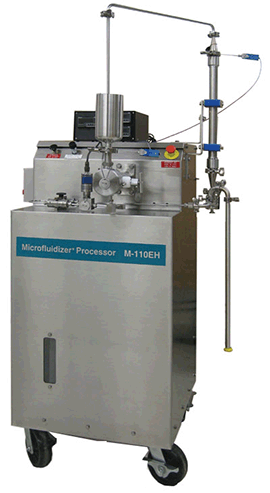

M-110EH-30
M-110EH-30 Basic BioPharma
M-110EH-30 Enhanced BioPharma
M-110EH-30 Aseptic BioPharma

M110EH BioPharma Basic 카다로그

M110EH BioPharma Aseptic 카다로그
Cat. No.
M-110EH-30
Laboratory Microfluidizer Processor (non-explosion proof)
견적요청
M-110EH-30 Basic Biopharma
BioPharmaceutical Laboratory Microfluidizer Processor, cGMP Capable, CE
견적요청
M-110EH-30 Enhanced Biopharma
BioPharmaceutical Laboratory Microfluidizer Processor, cGMP, CE
견적요청
M-110EH-30 Aseptic Biopharma
BioPharmaceutical Laboratory Microfluidizer Processor, SIP, cGMP, CE
견적요청
M-110EH-30 ATEX
Laboratory Microfluidizer Processor for use in Zone 1 hazardous area
견적요청
M-110EH-30 ATEX BioPharma
ATEX BioPharmaceutical Laboratory Microfluidizer Processor
견적요청
M-110EH-30XP
Laboratory Microfluidizer Processor (Explosion Proof)
견적요청

Pilot 개념의 생산용으로 사용 가능하며 화학, 신소재 등의 일반 용도외에 CIP & SIP 를 위한 다양한 성능을 추가하여 제약, 바이오 분야의 생산용으로 효율적으로 사용 가능한 Microfluidizer

시간당 최대 27 리터의 물질을 처리 가능한 모델
최대 30,000 psi 압력 생성
Basic BioPharma (option)
cGMP 규정의 sanitary 조건에 적합한 model
Extended BioPharma (option)
cGMP 규정의 sanitary 조건을 갖추고, 온도와 압력의 변화 데이터의 저장 기능을 갖춘 model
Aseptic BioPharma (option)
Extended BioPharma 기능과 아울러 Steam-in-Place 기능을 갖춘 model
유압 구동 방식의 Intensifier Pump 장착하여 강력한 Pressure
pump 의 cycling 은 공기압으로 조절 (28.3 liter @ 50 psi 의 air pressure 필요)
Continuous Mode 와 Batch Mode 사용 가능
:: 물질을 계속 순환시키면서 처리하거나 Batch 에 있는 물질 (최소 120ml) 을 처리하는 기능 선택 가능
Diamond 재질의 Interaction Chamber 와 Ceramic 재질의 (Zirconia) plunger 로 되어 타장비와 비교할 수 없을 정도로 장비의 내구성이 강력하다.
UHMWPE (Ultra High Molecular Weight Polyethylene) 재질의 plunger seal 을 사용하여 product 의 sealing 이 탁월하고 내구성이 강력하여 장비의 수명이 길다.
Narrowest Particle Size Distribution
항상 일정한 압력에 의한 분산, 유화 작용에 의해 입자크기가 매우 균일한 입도분포를 가지는 product 생성
Sub-micron Particle Size
Micro-channel 에서 발생하는 강력한 High Shear 에 의한 나노 크기 입자의 product 생성
Guaranteed Scale Up
동일한 Interaction Chamber 를 사용하므로 HC Series Microfluidizer Homogenizer 를 이용한 결과는 대용량의 Microfluidizer High Shear Processor 에서도 동일한 결과를 구할 수 있다.
Diamond 재질의 Interaction Chamber 와 Ceramic (Zirconia) 재질의 plunger 를 사용하여 장비의 내구성이 대폭 강화.
처리할 물질의 pre-mixing 또는 back pressure 생성 기능을 하는 세라믹재질의 APM (Auxillary Processing Module)
Stainless steel 재질의 외장 구조
process pressure, hydraulic drive pressure 그리고 hydraulic oil level 과 온도를 표시하여 주는 gauge
압력과 intensifier pump & motor 의 on/off 를 manual 방식 조작 .
hydraulic oil 의 온도 조절에 사용되는 cooling water 의 흐름을 조절하는 Thermostat control valve
Gauges for process pressure (includes isolator valve to extend gage life), hydraulic drive pressure, hydraulic fluid temperature and level
1.0 liter stainless steel feed reservoir
product 의 온도 상승을 억제하는 Heat Exchanger

Available Options
7.6 Liter Pressurized Feed Tank
2 Liter Stainless Steel Reservoir
400 ml stainless steel reservoir
Air Compressor for Motion Switches, M110EH-30 Models, 60 Hz
Sanitary flush diaphragm pressure transducer
Seal Quench
Temperature indicators without retransmission
Product Temperature Sensor
IQ, OQ Documentation
Glass Filled TFE Plunger Seal
Temperature indicator without retransmission
Kalrez/Chemraz Elastomers
Product Temperature Sensor - EPDM Gasket
Product Temperature Sensor - Viton Gasket
Preventive Maintenance Service


Microfluidizer Common Feature
가장 강력한 Ultra High Shear
Microfluidizer 의 입자를 분산.유화 시키는 능력을 표시하는 Shear Rate 는 10,000,000 -1/sec 으로서 일반 High Pressure Homogenizer 에 비해 수십배 강력합니다.
최대 50 나노 particle size
Microfluidizer 의 Ultra High Shear 능력에 의해 최대 50 나노 크기의 입자를 구할 수 있습니다.
다양한 Application
화학, 화장품, 신소재 뿐만 아니라 고도의 정밀성을 필요로 하는 Nano Emulsion, Nano Suspension, Cell Disruption 그리고 Encapsulation 에서도 최상의 결과를 제공합니다.
완벽한 CIP & SIP
제약, 바이오, 식품 분야에서 특히 필요로 하는 CIP & SIP 조건을 완벽하게 지원합니다.
Sharp 한 입도분포
일반 High Pressure Homogenizer 와 달리 Microfluidizer 는 한번의 stroke 에서 압력이 변하지 않고 일정하게 유지되는 constant pressure 방식을 채택하고 있어 입자 사이즈가 균일하고 sharp 한 입도 분포를 가지는 분산, 유화 가능
탁월한 장비의 내구성
Cavitation 원리를 이용하는 일반 High Pressure Homogenizer 가 Cavitation 의 역작용에 의해 장비의 내구성이 짧은 반면 Microfluidizer 는 Ultra High Shear 와 Impact 원리를 이용하는 Microfluidizer 의 장비 내구성은 매우 탁월합니다.
다이아몬드 Chamber
핵심 반응이 일어나는 Chamber 를 진정한 다이아몬드 합금 재질로 제작하여 반응이 정교하고 내구성이 탁월합니다.



M-110EH-30 Microfluidizer Specifications
Pressure Range up to 2068 bar (30,000 psi)
Flow rate up to 330 mL / min @ 2968 bar (30,000 psi)
up to 450 mL / min @ 1725 bar (25,000 psi)
Feed Temperature Max. 75℃ (165℉)
Holdup Volume 100 mL
Power Requirements 3 phase, 60 Hz, 208/230/460V, 3.7 kW (5HP)
Compressed Air 28.3 liter @ 5 psi (3.4 bar) with -18 ~ 37℃
Hydraulic Oil Heat Exchanger Cooling Water 9.5 Liter per minute @ 29 ℃
Product Outlet Heat Exchanger 18.9 Liter per minute @ 16 ℃
Minimum Sample Size 120 mL
Dimensions (W x D x H) 84cm x 87cm x 148cm
Weight 205 kg
