Online Measurement of Turbidity and Total Biomass
BioPAT® Fundalux, 25mm (↑) & 12mm (↓) probe
stainless steel bioreactor 에 장착된 25mm BioPAT® Fundalux probe
12mm connection     25mm connection
Bioreactor 의 controller 와 연결하여 사용
Cat. No.
BioPAT® Fundalux System 견적요청
BioPAT® Fundalux Datasheet [영문]


배양중에 있는 세포의 optical density 를 측정하여 미생물의 turbidity 와 total biomass 를 측정하는 장비
일반적으로 spectrophotometer 를 이용할 경우 600nm 파장을 이용하나 BioPAT® Fundalux 에서는 840 - 910nm 의 NIR (near infra red) 파장을 이용하여 측정
optical sensity 측정은 probe 에 의해 이루어지며 probe 의 끝 부분에 있는 gap 의 한쪽 면에서 light 를 조사하고 다른쪽 면에서 투과되는 light intensity 를 측정하는 방식으로서 absorption-based photometric probe 를 이용하는 것이다.
NIR 파장을 이용하면 배양액의 color 에 의해 빛의 흡수정도가 영향을 받지 않으므로 더 정확한 total biomass 측정이 가능
alive cell, dead cell, debris, extracellular proten 등 모든 biomass 를 측정
bacterial fermentation 과 mammalian cell culture 의 cell growth 를 monitoring
LED light beam 을 이용하여 cell concentration unit 측정
Measuring Range : 0 - 6 CU (concentration unit)
사용되는 probe 는 크기와 형태에 따라 다음 2가지 종류가 있다.
- 12mm probe     - 25mm probe

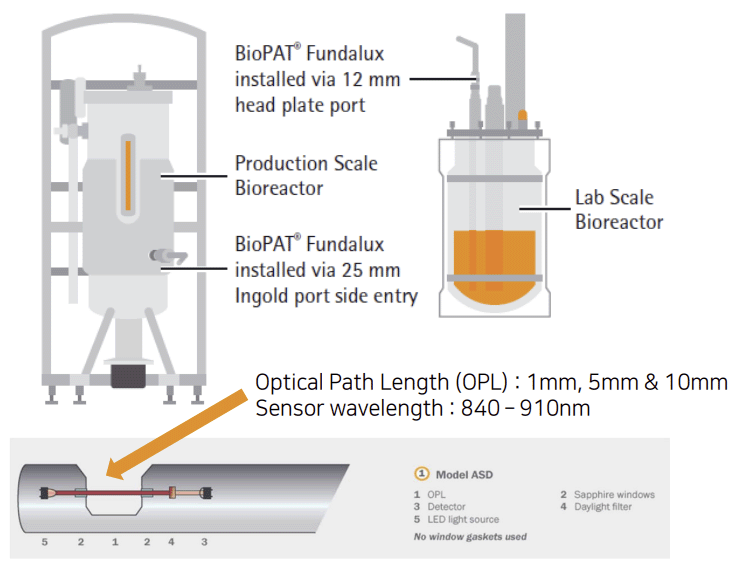

12mm probe : 주로 소형의 bioreactor 의 상단 cover 에 수직으로 설치하여 사용,   autoclave 가능
25mm probe : 주로 대형의 bioreactor 에 사용되며 reactor 의 벽면에 수평으로 설치하여 사용,   CIP, SIP 가능
각 probe 에는 3가지 종류의 optical path length 가 있다.
- 1mm     - 5mm     - 10mm
bioreactor 에 cell 을 inoculation 하기전에 controller 를 통해 zero-point calibration 시행
측정된 optical density 는 bioreactor 의 controller 에 저장
probe 를 통해 측정된 CU (concentration units) 는 다음과 같은 값으로 전환 가능
- OD 590 or 600 nm (optical density)
- g/L WCW (wet cell weight)
- g/L DCW (dry cell weight)
배양중인 세포의 growth rate 측정에 널리 사용
배양중인 세포의 최적의 배양조건을 설정하는 사용
24시간 이상 연속으로 측정 가능
probe 의 표면은 chemically inert 하여 다양한 배양액에서 사용 가능
사용 가능 온도 : 5 - 50℃
사용 가능 압력 :
- 12mm probe : 500 mbar     - 25mm probe : 0.1 to 10 bar
Wetted Parts 재질
- Stainless steel : 1.4435 (SS 316L) dF < 1 %, BN2
- Surface : electropolished Ea < 0.4um
- Housing stainless steel : 1.4571 (SS 316 Ti)



Measurement Range
Optical Path Length [mm] Measuring Range
Concentration Units
Measuring Range
OD 590 | 600
Measuring Range
g/L WCW
10 0 - 0.5 to 4 0 to 250 0 to 180
5 0 - 0.5 to 5 0 to 325 0 to 250
1 0 - 0.5 to 6 0 to 450 0 to 300



Probes
Order Number Probe Connection [mm] Optical Path Length [mm] Insertion Length [mm] Applicable Vessel
BPF1L10 12 10 120 1L Univessel®
BPF1L05 12 5 115 1L Univessel®
BPF1L01 12 1 111 1L Univessel®
BPF2L10 12 10 225 2L Univessel®
BPF2L05 12 5 220 2L Univessel®
BPF2L01 12 1 216 2L Univessel®
BPF5L10 12 10 325 5 & 10L Univessel®
BPF5L05 12 5 320 5 & 10L Univessel®
BPF5L01 12 1 316 5 & 10L Univessel®
BB-8846604 25 10 45 >5 Univessel®
BPFSS05 25 5 40 >5 Univessel®
BPFSS01 25 1 36 >5 Univessel®



Specifications
BioPAT® Fundalux 12 mm BioPAT® Fundalux 25 mm
Measurement principle Single-channel absorption of light
Detector Single silicon photodiode (sealed)
Measurement wavelength 840 - 910 nm
Measuring range 0 to 6
Optical path length Choice of 1 mm, 5 mm, 10 mm
Calibration CU specific cell line
Light source Hybrid LED (sealed) 5.4 V DC. 100 mA; typical lifetime 10 years
Protection IP68 IP 65
Material Liquid-contacted parts
AISI 316 L stainless steel (German standard 1.4435) dF < 1%, BN2
Surface : electropolished Ra < 0.4um
AISI 316 Ti stainless steel housing (German standard 1.4571)
Port connection Fermenter head plates
Diameter : 12 mm
Thread : Abnormal pipe thread, PG 13.5
OSP25-GS60 (similar Ingold port)
Nominal length : 30 mm and 60 mm
Diameter : 25 mm
Thread G1-1/4 in. ISO 2281
Port gasket O-ring 11.00 + 3.00 mm
EPDM (FDS | USP Class VI
O-ring 18.64 + 3.53 mm
EPDM (FDS | USP Class VI)
Insertion depth 110 mm + OPL
215 mm + OPL
315 mm + OPL
35 mm + OPL
Optical path window Sapphire (sealed)
Process temperature Constant 5 - 50 ℃ Constant 5 - 65 ℃
Process pressure Pressure free (+/- 0.5 bar) 10 mbar to 10 bar
Sterilization conditions Sterilization must be performed outside the process, and the probe needs to be disconnected from the power source. Max. temperature : 135℃ for 60-minute cycle time In situ sterilization by SIP at 135℃ for up to a 60-minute cycle once a day
Temperature ranges for operation and storage Operartion : 0℃ - 40℃ Transportation : -20℃ - +70℃
Cable length Standard : 2m (3, 5, 10m available) Standard : 3m (3, 5, 10m available)
Cable material Non-metallic sheathed cable with finely stranded copper conductor; PVC insulation ( -40℃ - +70℃)
Cable weights Probe cable : 0.5 kg | 10m
Certificates ISO 9001:2008, CE
