| 영진코퍼레이션 종합카다로그 |
|
|
 |
 | |
| Ultramix Dissolver & 3-A Certificate for Ultra Hygienic model | |
| |
 | |
| Dynamic flow of Ultramix Dissolver in a large vessel | |
| |
 | |

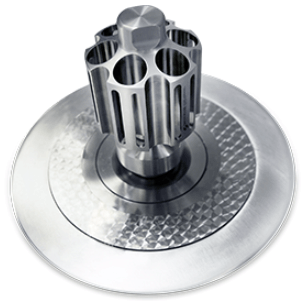

탱크 하부에 부착하여 사용하는
Ultramix Bottom Entry Dissolver 도 있습니다. | |
| |
|
|
| Cat. No. |
| |
| U1 Ultramix Dissolver, 1 마력 |
견적요청 |
| |
| U2 Ultramix Dissolver, 3 마력 |
견적요청 |
| |
| U4 Ultramix Dissolver, 4 마력 |
견적요청 |
| |
| U6 Ultramix Dissolver, 10 마력 |
견적요청 |
| |
| U7 Ultramix Dissolver, 15 마력 |
견적요청 |
| |
| U9 Ultramix Dissolver, 10 마력 |
견적요청 |
| |
| U10 Ultramix Dissolver, 30 마력 |
견적요청 |
| |
| 파우더를 용액에 분산, 유화시키는 목적으로 사용하는 파우더 전용 Mixer |
|
 |
Ultramix Dissolver 의 용도와 전통적인 Dissolver 와 비교
vessel 용액 상부에 있는 파우더를 강하게 빨아들여 용액에
분산.유화 시키는 파우더 전용 mixer |
|
| |
Ultramix Dissolver 는 우리가 흔히들 알고 있고 또 사용하고
있는 디졸버 (Dissolver) 의 기능을 수행하는 Mixer 입니다.
 |
※ 전통적인 dissolver |
전통적으로 사용하는 디졸버는 물질을 분산,유화하는데 수시간에서 길게는 수십시간이 소요되나
Ultramix Dissolver 의 경우 매우 빠른 시간에 파우더를 믹싱시키는 매우 강력한 Mixer 입니다.
|
|
| |
모델별 최대 처리 용량 (물질 100 cps 기준)
- U1 Ultramix Dissolver : ~ 100 리터
- U2 Ultramix Dissolver : ~ 300 리터
- U4 Ultramix Dissolver : ~ 600 리터
- U6 Ultramix Dissolver : ~ 1,000 리터
- U7 Ultramix Dissolver : ~ 1,200 리터
- U9 Ultramix Dissolver : ~ 1,500 리터
- U10 Ultramix Dissolver : ~ 2,300 리터 |
|
| |
이음새가 없는 일체형으로 제작되어 위생규정에 완벽히 부합하는 디자인의 제품입니다 |
|
| |
CIP (clean-in-place), SIP (sterilise-in-place) 규정에 부합합니다 |
|
| |
3A TPV (Third Party Verification), USDA, and cGMP 규정에 부합합니다 |
|
| |
Mixing head 의 강력한 교반에 의해 고점도의 물질도 처리 가능합니다 |
|
| |
Mixing head 의 강력한 교반에 의해 많은 양의 파우더 분산이 가능합니다 |
|
| |
일체형 디자인으로 인해 유지보수가 적고 소모품이 없습니다 |
|
| |
Ultramix 는 마모성의 파우더를 처리하는 경우, 높은 수준의 위생조건이 필요한 경우 적합합니다 |
|
| |
최대 회전수 : 3,600 rpm |
|
| |
inverter 별도 장착하여 속도 조절 |
|
| |
SUS vessel 상단에 부착하거나 stand 에 부착 가능 |
|
| |
방폭형 motor 선택 가능 |
|
| |
처리하는 물질이 접촉하는 부위의 재질은 stainless steel 316L 재질로서
바이오 제약 분야에서도 사용 가능 |
|
|
Ultramix Dissolver for Powder Mixing 원리 |
 |
|
 |
|
 |
|
Stage 1
Mixer 가 고속으로 회전할 때 Mixing Head 의 홈이 있는 구조 (groove) 가 mixing head 주위의 용액을
바깥으로 강력하게 밀어내게 되고 이로인해 각 groove 주위에는 압력이 낮아지게 됩니다. |
|
Stage 2
이렇게 낮아진 압력은 mixing head 안에 있는 product (용액+파우더) 를 방사상으로 존재하는
칼날 구조의 slot 을 통해 mixing head 외부로 고속으로 방출시키게 되는데 이 과정에서 product
(용액+파우더) 는
slot 을 통과하면서 강력한 shearing 작용을 받게된다. |
|
Stange 3
product (용액+파우더) 가 slot 을 통해
외부로 고속으로 빠져나가면 새로운 product 는
mixing head 의 위 아래에 있는 hole 을 통해 mixing head 안으로 들어오게 되고 다시 slot 을 통해
vessel 로 되돌아 나가게 된다.
groove 의 pumping 작용과 방사상의 slot 에 의한 shear 작용에 의해 파우더 mixing 이 매우 빠르게 일어나고
vessel 내부의 product 회전이 매우 강하게 일어나게 된다.
|
|
