■ Duplex Batch High Shear Mixer

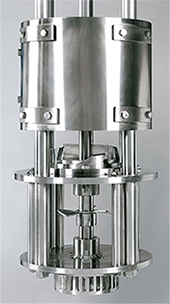

Duplex Assembly for Lab Mixer
L5M-A Lab. Mixer with Duplex Assembly

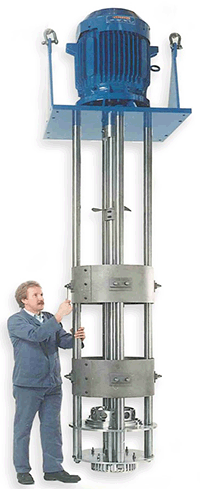

Duplex Assembly for Production
Cat. No.
L5M-A laboratory mixer with duplex assembly, 1 마력 견적요청
FDD Duplex high shear mixer, 10 마력 견적요청
GDD Duplex high shear mixer, 20 마력 견적요청
700DD Duplex high shear mixer, 30 마력 견적요청

Duplex Batch High Shear Mixer 는 다음과 같은 용도에 사용됩니다.
- 귤과 같은 매우 큰 물질들을 파쇄 시킬 때
- 점도가 높은 물질을 고속으로 분산.유화 시키고자 할 때
- 파우더를 액체에 고속 분산 시키고자 할 때
- 기타 물질을 고속 분산.유화 시키고자 할 때

Duplex High Shear Mixer 의 원리

Duplex High Shear Mixer 는 shaft 아래와 위 두개의 rotor / stator 를 가지고 있으며 각 rotor/stator 의 역할은 다음과 같다.
- 아래 rotor/stator : 물질의 분산.유화 담당
- 위 rotor/stator : vessel 상부의 물질을 빨아들여 vessel 아래 부분으로 이동시켜 vessel 내부 product 의 흐름을 강력하게 유도하는 역할
duplex high shear mixer 의 주요 용도
[1] vessel 용액 상부에 있는 파우더를 강하게 빨아들여 용액에
    분산.유화 시키는 용도
[2] 점도가 높은 (약 60,000 cps 점도 까지) product 를 vessel
    내부에서 강한 흐름을 유도하여 분산.유화 시키는 용도
모델별 최대 처리 용량 (2,000 cps 기준)
  - L5MA with duplex assembly : ~ 8 리터
  - FDD Duplex high shear mixer : ~ 200 리터
  - GDD Duplex high shear mixer : ~ 500 리터
  - 700DD Duplex high shear mixer : ~ 1,000 리터
  (처리하는 물질의 특성과 목적에 따라 다양한 모델 가능)
실험용 Duplex 모델은 duplex assemhly 를 장착한 L5M-A 실험용 high shear mixer 를 이용하는 것을 의미합니다.
L5M-A 실험용 high shear mixer 보기
최대 회전수 : 3,600 rpm
inverter 별도 장착하여 속도 조절
SUS vessel 상단에 부착하거나 stand 에 부착 가능
방폭형 motor 선택 가능
처리하는 물질이 접촉하는 부위의 재질은 stainless steel 316L 재질로서 바이오 제약 분야에서도 사용 가능
다음 mixing head 중 사용자 목적에 맞게 선택하여 사용가능하며 교환이 매우 쉽다.
  - General Purpose Disintegrating Head
  - Square Hole High Shear Screen
  - Slotted Disintegrating Head
  - Standard Emulsor Screen
  - Fine Emulsor Screen
single 또는 double mechanical shaft seal 을 장착하게 되면
진공 또는 압력이 적용되는 vessel 에서도 가능
(이 경우 double mechanical seal 의 윤활과 온도유지 그리고
압력유지를 위해 Thermosyphoon system 이 별도 필요)
mixer 의 shaft 축에 downthrust propeller 를 option 으로 장착하면 powder 를 liquid 에 녹이는 공정을 효율적으로 진행 가능
강도 (hardness) 가 강한 물질을 분산할 경우 내마모성이
강력한 재질의 rotor/stator 사용 가능






Stator Screen 종류와 용도
General Purpose Disintegrating Head 가장 일반적으로 사용되는 Mixing Head 로서 가장 강력한 Mixing 능력을 나타낸다.
일반 mixing 작업외에 solids 의 disintegration 그리고 gels, thickeners, suspensions, solutions and slurries 의 준비에 사용된다.
Square Hole High Shear Screen 강력한 high shear rates 를 나타내는 Mixing Head 로서 고형물질의 신속한 particle size reduction 에 가장 적합한 Mixing Head 로서 emulsion 과 fine colloidal suspension 목적으로도 효과적으로 사용된다.
Slotted Disintegrating Head 동식물 조직과 같은 섬유성 물질을 disintegration 작업에 널리 사용되며 이외에도 rubber, polymer 와 같은 탄성이 있는 물질의 solubilization 에도 효율적으로 사용되는 Mixing Head
Emulsor Screen Emulsion 전용으로 사용되는 Mixing Head



General type stator Square type stator Slotted type stator Emulso type stator
