■ ISPLab Intelligent Syringe Pump



ISPLab 01 Intelligent Syring Pump
ISPLab 04 Intelligent Syring Pump
ISPLab 12 Intelligent Syring Pump
Cat. No.
ISPLab01 with 10ul - 140ml syringe (0.001ul - 127 ml/min) 견적요청
ISPLab02 with 10ul - 140ml syringe (0.001ul - 127 ml/min) 견적요청
ISPLab04 with 10ul - 10ml syringe (0.001ul - 21.997 ml/min) 견적요청
ISPLab06 with 10ul - 10ml syringe (0.001ul - 21.997 ml/min) 견적요청
ISPLab08 with 10ul - 10ml syringe (0.001ul - 21.997 ml/min) 견적요청
ISPLab10 with 10ul - 10ml syringe (0.001ul - 21.997 ml/min) 견적요청
ISPLab12 with 10ul - 10ml syringe (0.001ul - 21.997 ml/min) 견적요청

- 주사기, injector 등을 pump 에 장착하여 일정한 미세 압력을
  이용하여 용기속의 용액을 미세한 flow rate 로 이송시키는 pump
- 정밀한 소프트웨어에 의해 구동되는 지능형 Syringe Pump


매우 미세한 유체속도로 용액을 고정밀 속도와 고정밀 부피로 이송시키는 pump
4 가지 working mode
- infusion (주입) mode
- withdrawal (흡입) mode
- withdrawal / infusion (흡입 및 주입) mode
- infusion / withdrawal (주입 및 흡입) mode
Model Channel Syringe Size Flow Rate
ISPLab 01 1 10ul - 140ml 0.001 ul/min
- 127 ml/min
ISPLab 02 2
ISPLab 04 4 10ul - 10ml 0.001 ul/min
- 21.997 ml/min
ISPLab 06 6
ISPLab 08 8
ISPLab 10 10
ISPLab 06 12

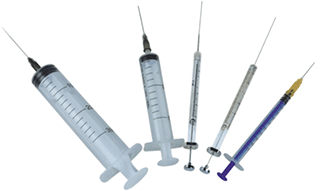

규격화된 syringe 제조사의 주사기 사용 가능
정해진 규격이 아닌 customized size 의 주사기도 사용 가능
주사기 또는 injector 도 사용 가능
주사기 실린더 진행 속도 범위 : 1 μm/min - 132 mm/min
=> 이 속도범위내에서 실린더 진행속도 (speed) 선정
flow rate 는 [speed x 주사기 내경면적] 값으로 주사기펌프가 자동으로 계산하여 display
Max Stroke (주사기실린더 1회 최대 진행거리) : 140 mm
최고의 정밀도 : Error ≤ ±0.3 %
4.3 인치 color LCD screen control 방식
start / stop / max. forward / max. backward mode 는 mechanical keypad 입력방식
flow rate, 회전속도 등 모든 설정된, 그리고 실제 parameter 들이 display
infusion volume (주입) 을 두 가지 measurement mode 중 하나로 display
- infusion flow rate
- infusion time
Stainless steel 재질의 본체
ModBus RTU (RS-485) : RS-485 를 사용하는 통신 프로토콜 탑재
PC 와 통신이 가능하여 PC 에서 control 또는 syringe pump 로 부터 data 전송 가능


Specification
  Channel Number 1 2 4 6 8 10 12
  Linear speed range   1um/min-132mm/min (flow rate=linear speed x syringe inner cut area)
  Min. linear rate   1um/min
  Linear force   8-20kgf, online adjust
  Linear Force   8 - 20 kgf
  Max. Stroke   140 mm
  Stroke Resolution   0.078 μm / μstep
  Accuracy   Error ≤ ±0.3% (Stroke ≥ 30% of maximum stroke)
  Back Distance   0.01 - 10 mm
  Stored Modes   Can save at most 60 common modes
  Display   Industrial grade 4.3 inch LCD color display
  Control method   Touch screen and mechanical keypad
  Power-off Memory   Display the previous data parameter after power supply again
  Output   OC gate signal output, used to indecate running status and direction
  External Control   Start/stop signal, withdrawal and infusion signal, active switch signal : (5 - 24 V)
  Start/stop signal, passive switch signal, such as foot pedal switch
  Communication Interface   RS232 / RS485, Modbus protocol (RTU mode)
  Power Supply   110 - 240 / 65W
  Condition Temperature   0 - 40 ℃
  Relative Humidity   < 80%
  IP Rate   IP 31
  Dimension 282x215x165 282x242x157 280x209x175 280x235x175 282x280x175 282x325x155
  Channel Number 4.44 kg 4.62 kg 4.56 kg 4.78 kg 4.96 kg 5.18 kg 5.38 kg


Flow Rate per Syringe Volume
Syringe Inside Diameter (mm) Flow Rate (μl/min - ml/min)
ISPLab 01 / ISPLab 02 ISPLab 04 - ISPLab 12
1 ml 4.70 0.0174 - 2.29 0.0174 - 2.29
2 ml 9.70 0.0739 - 9.755 0.0739 - 9.755
5 ml 12.48 0.1223 - 16.147 0.1223 - 16.147
10 ml 15.89 0.1983 - 26.177 0.1983 - 26.177
20 ml 20.00 0.3142 - 41.469 ----------
30 ml 22.50 0.3976 - 52.484 ----------
50 ml 28.90 6560 - 86.588 ----------
100 ml 32.00 0.8042 - 106.154 ----------
150 ml 40.00 1.2566 - 165.871 ----------






ISPLab Intelligent Syringe Pump
