Lab V-III series Flow Rate Peristaltic Pump
with EasyPump Head
EasyPump Head, fixed pressure
EasyPump Head, adjustable pressure
EasyPump Head, single channel
EasyPump Head, dual channel
Lab V series Flow Rate Peristaltic Pump
with YZ1515x Head
YZ1515x Head


Cat. No.
[EVENT] Lab V1-III with EasyPump I
0.0053 - 645 ml/min 		견적요청
Lab V1-III with EasyPump II
0.18 - 775 ml/min 		견적요청
Lab V1-III with EasyPump V (dual channel)
0.0053 - 295 ml/min 		견적요청
Lab V3-III with EasyPump I
0.0053 - 1505 ml/min 		견적요청
Lab V3-III with EasyPump II
0.18 - 1808 ml/min 		견적요청
Lab V3-III with EasyPump V (dual channel)
0.0053 - 688 ml/min 		견적요청
[EVENT] Lab V6-III with EasyPump I
0.0053 - 2580 ml/min 		견적요청
Lab V6-III with EasyPump II
0.18 - 3100 ml/min 		견적요청
Lab V6-III with EasyPump V (dual channel)
0.0053 - 1180 ml/min 		견적요청

- ABS engineering 플라스틱 재질의 Housing
- 3가지 작동 mode
  * fixed volume metering mode
  * fixed time and volume mode
  * timer start and stop mode
- 편리하고 튼튼한 새로운 EasyPump Pump Head 장착


rpm 과 유량 (ml/min) 이 가능한 지능형 실험용 정량펌프
0.5% 이하의 정밀도 보장
Back suction angle 기능으로 튜브 토출구에 맺힌 droplet 때문에 발생하는 오차를 방지하여 높은 정확도 구현
30만번 테스트로 보증된 내구성의 키패드 장착
Flow Rate：0.0053 - 3100 ml/min
Speed Range : 0.1 - 600 rpm
Speed Resolution : 0.1 rpm (0 - 100rpm), 1 rpm ( 100 - 600rpm)

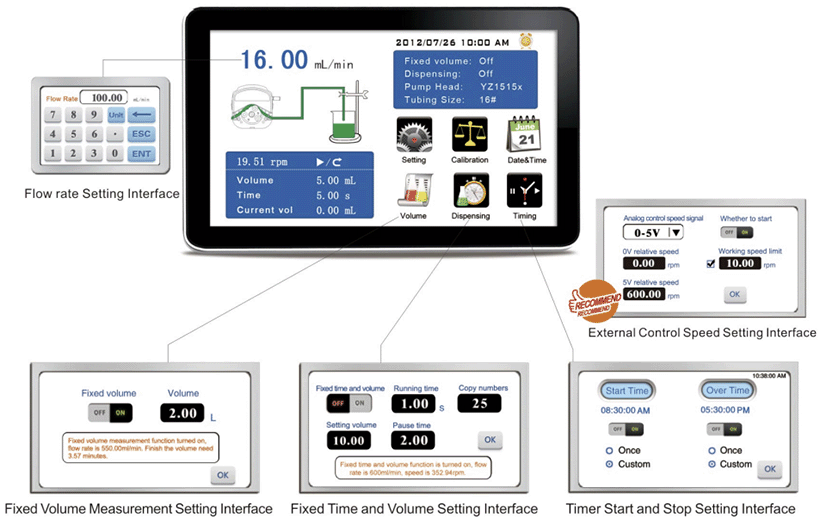

4.3인치 터치 스크린 제어 기능이 탑재된 컬러 디스플레이로 사용자 중심의 인터페이스 제공
RS232 및 RS485 인터페이스 및 표준 MODBUS 통신 프로토콜 제공
지능형 보정 기능 및 온라인 미세 조정 가능으로 다른 재질의 튜브와 액체를 이송해도 이전 실험과 동일한 유량 구현 가능

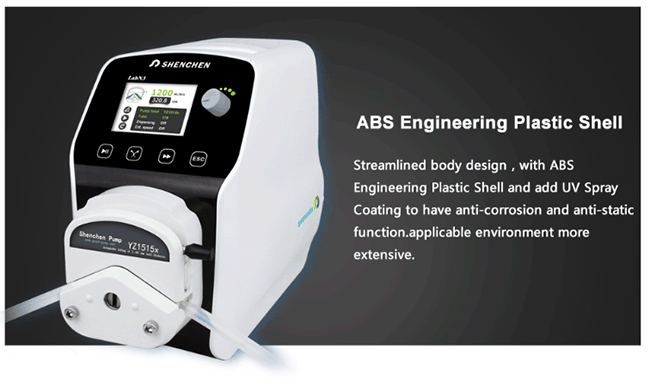

ABS engineering 플라스틱 재질의 Housing
: ABS 는 Acrylonitile + Poly-Butadiene + Styrene 물질을 합성시켜 만든 합성수지 플라스틱으로서 일반 플라스틱에 비해 층격에 강하고 경도와 인장강도가 강하며 내열성, 내용제성, 내마모성이 탁월한 최신의 고급 플라스틱.
ABS 재질에 UV coating 을 하여 내마모성을 강화하고 정전기 현상도 제거.
지능형의 Calibration 기능에 의해 자동으로 calibration
Back Suction 기능
진동이 없고 소음이 없는 매우 정숙한 운전
탁월한 정밀성
0.5 sec - 999 sec 까지 가능한 타이머가 장착
start/stop, 회전속도, 회전방향 그리고 external control
3가지 작동 모드 제공
① fixed volume metering : 설정한 부피만큼 액체 이송하는 mode
② fixed time and volume : 설정 시간내에 설정한 부피만큼 액체 이송하는 mode
③ timer start and stop : 타이머 기능, 간단한 dispensing (start/pause) 가능
신형 EasyPump pump head
Tube 장착이 더 편리하고 효율적으로 탈부착 가능
기존 구형의 3개 롤러가 아닌 4개 롤러로 더 낮은 맥동을 가능케하여 보다 정확하게 정량 구현
특별한 튜브 클램프 연결 메커니즘이 헤드에 적용되어 튜브를 보다 편리하게 탈착 가능
튜브 클램프 양쪽에 장착된 wheel 조절 부위를 이용하여 각 사이즈의 튜브별로 적합한 압력을 보다 미세하게 적용 가능
산업용 시설에 응용되는 고품질 헤드
- COD on-line 모니터 지원
- 비뇨기과 치료 장비 지원
- Bioreactor (bio-fermentation cylinder) 지원


EasyPump Pump Head, Tubing Installation Procedure

Specification
  Speed Range   0.1 - 600 rpm
  Speed Resolution   0.01 rpm
  Flow Rate Resolution   0.01 ml
  Flow Rae Accuracy   < ±0.5%
  Back Suction Angle   0 - 360°
  Motor Type   LabV-III : Closed-loop stepper motor
  LabV-V : Stepper Motor
  Display   Industrial grade 4.3 inch LCD color display
  Control Method   Touch screen and Mechanical keypad
  keypad Lifetime   300,000 times
  External Speed Control Signal   0 - 5V, 0 - 1 OV, 4 - 20mA for option
  Start/Stop. Direction Signal   Passive switch signal, such as foot pedal switch,
  Active switch signal : 5 - 24V universal
  Communication Interface   RS232/RS485 support MODBUS protocol (RTU mode)
  Output Interface   Output motor working status (Open-Collector output)
  Power Supply   AC 220V ± 10%, 50Hz/60Hz (standard)

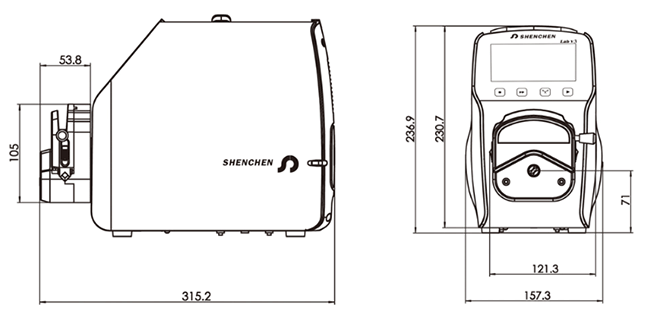

  Drive Dimension   261.4 x 157.3 x 236.9 mm (L x W x H)
  Weight   4.40 kg
  Power Consumption   < 80 W
  Condition Temperature   0 - 40 ℃
  Relative Hunidity   < 80%


Drive, pump head and channels
Drive Pump Head Channels Tube Size Flow Rate
(ml/min)
LabV1 - III
(0.1 - 150rpm)		   EasyPump I
  (fixed pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 645
  2*EasyPump I 2
  EasyPump II
  (fixed pressure) 		1 15#, 24#, 35#, 36# 0.18 - 775
  2*EasyPump II 2
  EasyPump III
  (adjustable pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 645
  2*EasyPump III 2
  EasyPump IV
  (adjustable pressure) 		1 15#, 24#, 35#, 36# 0.18 - 775
  2*EasyPump IV 2
  EasyPump V
  (fixed pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 295
per channel
  2*EasyPump V 4
  EasyPump VI
  (adjustable pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 295
per channel
  2*EasyPump VI 4
  3*EasyPump - 13#, 14#, 19#, 16#, 25#, 17#, 18#, 15#, 24#, 35#, 36# 0.0053 - 775
per channel
  4*EasyPump -
LabV1
(0.1 - 150rpm)		   AMC1 (6) 1 1*1, 2*1, 2.4*0.8, 3*1
- Inner diameter : 0.13 - 3mm
- Wall thickness : 0.8-1mm) 		0.0002 - 65
per channel
  AMC2 (6) 2
  AMC3 (6) 3
  AMC4 (6) 4
  AMC1 (10) 1 0.0002 - 48
per channel
  AMC2 (10) 2
  AMC3 (10) 3
  AMC4 (10) 4
LabV1 - II
(0.1 - 150rpm)		   AMC5 (6) 5 1*1, 2*1, 2.4*0.8, 3*1
- Inner diameter : 0.13 - 3mm
- Wall thickness : 0.8-1mm) 		0.0002 - 65
per channel
  AMC6 (6) 6
  AMC8 (6) 8
  AMC10 (6) 10
  AMC5 (10) 5 0.0002 - 48
per channel
  AMC6 (10) 6
  AMC8 (10) 8
  AMC10 (10) 10
LabV1 - III
(0.1 - 150rpm)		   AMC12 (6) 12 1*1, 2*1, 2.4*0.8, 3*1
- Inner diameter : 0.13 - 3mm
- Wall thickness : 0.8-1mm) 		0.0002 - 65
  AMC12 (10) 12 0.0002 - 48
LabV3 - III
(0.1 - 350rpm)		   EasyPump I
  (fixed pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 1505
  2*EasyPump I 2
  EasyPump II
  (fixed pressure) 		1 15#, 24#, 35#, 36# 0.18 - 1808
  2*EasyPump II 2
  EasyPump III
  (adjustable pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 1505
  2*EasyPump III 2
  EasyPump IV
  (adjustable pressure) 		1 15#, 24#, 35#, 36# 0.18 - 1808
  2*EasyPump IV 2
  EasyPump V
  (fixed pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 688
per channel
  2*EasyPump V 4
  EasyPump VI
  (adjustable pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 688
per channel
  2*EasyPump VI 4
  3*EasyPump - 13#, 14#, 19#, 16#, 25#, 17#, 18#, 15#, 24#, 35#, 36# 0.0053 - 1505
per channel
  4*EasyPump -
LabV6 - III
(0.1 - 600rpm)		   EasyPump I
  (fixed pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 2580
  2*EasyPump I 2
  EasyPump II
  (fixed pressure) 		1 15#, 24#, 35#, 36# 0.18 - 3100
  2*EasyPump II 2
  EasyPump III
  (adjustable pressure) 		1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.0053 - 2580
  2*EasyPump III 2
  EasyPump IV
  (adjustable pressure) 		1 15#, 24#, 35#, 36# 0.18 - 3100
  2*EasyPump IV 2 0.18 - 3100
per head
  EasyPump V
  (fixed pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 1180
per channel
  2*EasyPump V 4
  EasyPump VI
  (adjustable pressure) 		2 13#, 14#, 19#, 16#, 25# 0.0053 - 1180
per channel
  2*EasyPump VI 4
  3*EasyPump - 13#, 14#, 19#, 16#, 25#, 17#, 18#, 15#, 24#, 35# 0.0053 - 2300
per channel

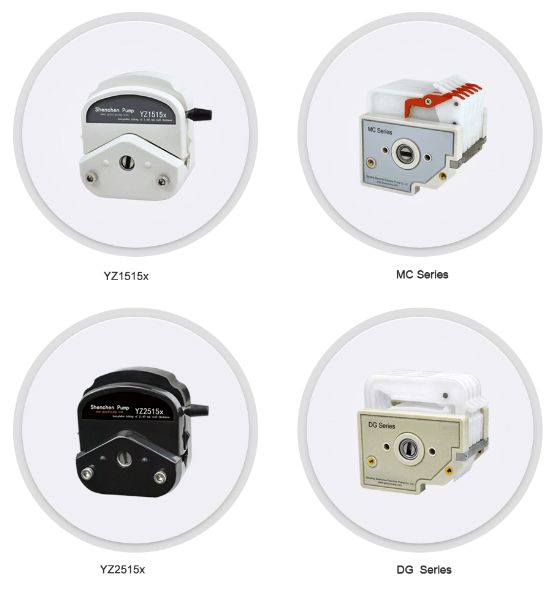

LabV1
(0.1 - 150rpm)		   YZ1515x 1 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.007 - 570
  YZ2515x 1 15#, 24# 0.17 - 435
  MC1 (10 roller) 1 0.5 × 0.8,   1 × 1,   2 × 1,   2.4 × 0.8,   3 × 1 0.046 - 48.6
per channel
  MC2 (10 roller) 2
  MC1 (6 roller) 1 0.053 - 64.95
per channel
  MC2 (6 roller) 2
LabV1 - II
(0.1 - 150rpm)		   2*YZ1515x 2 13#, 14#, 19#, 16#, 25#, 17#, 18# 0.007 - 570
per channel
  3*YZ1515x 3
  4*YZ1515x 4
  2*YZ2515x 2 15#,24# 0.17 - 435
per channel






Easypump Head Installation



Pump with AMC5 Pump Head Working Demonstration



Continuous Transferring



Fixed Time and Volume Function



Calibration
