| Phone |
| |
| |
| 대표전화 |
1577-7956 |
| 본 사 |
031-457-9187 |
| 대 전 |
042-932-1265 |
| |
|
| Web Site Visitors |
| |
| |
| Today |
374 |
| Yesterday |
574 |
| Since 2006 |
1,765,003 |
| |
|
|
|
|
|
PTFE coating 의 pan 에 대한 접착강도를 증가 시키는 것이 후라이팬의 내구성 향상에 매우 중요하다.
PTFE coating 의 접착력을 향상시키는 기술 개발단계
에서 독일 LUM 사의 LumiFrac 접착력 측정 장비를
이용하면 PTFE coating 의 접착력을 아주 쉽고,
간단하게 그리고 정확하게 측정이 가능하다.
|
LumiFrac Adhesive Analyzer 의 접착력 측정 원리보기
여기서는 가정용 알루미늄 후라이팬에 코팅되어진 각기 다른 종류의 PTFE coating 의 접착력을 측정, 분석하여
접착력을 향상 시킨 새로운 코팅 기술을 개발하고자 한다.
(1) 이중 코팅한 PTFE coating
(2) micro quartz particle 을 첨가한 4중 PTFE coating
(3) micro- and nano quartz particle 을 첨가한 4중 PTFE coating
접착력 분석을 위한 샘플 준비는 다음과 같은 순서로 진행하였다.
1. 알루미늄 후라이 팬을 전기톱으로 잘라 각각의 시료 크기가
20 x 20 x 7 mm 가 되는 샘플을 준비한다.
2. 아세톤을 이용하여 샘플과 Test Stamp 에 묻어 있는
이물질을 깨끗이 제거한다.
3. 접착제로 사용되는 cyanoacrylate 와 함께 공급되는 primer
를 먼저 PTFE coating 면에 바르고 1-2 분간 건조시킨다.
|
 |
4. 소량의 cyanoacrylate 접착제를 PTFE coating 면에 주입하고 여기에 Test Stamp 를 눌러
접착시킨다.
5. 실온에서 약 20시간 샘플을 curing 한다.

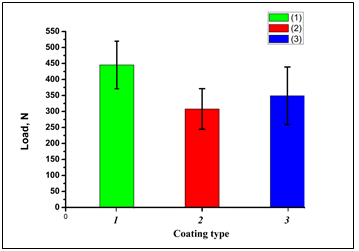

LumiFrac 접착력분석 장비를 이용하여 분석한 결과는 다음과 같았다.
|
Force, N |
Adhesive Strength, MPa |
| (1) 이중 코팅 |
445 ± 74 |
24 ± 13 |
| (2) micro quartz 첨가 4중 코팅 |
308 ± 64 |
5.8 ± 3.3 |
| (3) micro & nano quartz 첨가 4중 코팅 |
349 ± 90 |
6.4 ± 0.7 |
결론] 2중 PTFE coating 의 접착력이 quartz 첨가제를 점가한 4중 PTFE coating 의 접착력
보다 더 강하다는 것을 확인하였다.
|
|
|
|
